PoE IN et PoE OUT : vérifier le rôle d'alimentation avant de choisir un routeur
Dernière mise à jour : 12 oct.
Analyse de l'Architecture Power over Ethernet pour Routeurs Industriels et Dispositifs IoT
--- Livre Blanc Technique Wavetel IoT ---
Aperçu de la Technologie PoE : Pourquoi les Sites Industriels Dépendent de Plus en Plus du PoE
Dans l'Internet Industriel des Objets (IIoT) en développement rapide d'aujourd'hui, la technologie Power over Ethernet (PoE) est devenue une infrastructure indispensable pour les déploiements industriels modernes. La technologie PoE permet la transmission simultanée de données et d'énergie via des câbles Ethernet standard, simplifiant considérablement l'installation et la complexité de maintenance des dispositifs.
Valeur Centrale du PoE
Hypothèse illustrative, pas un résultat client mesuré ni un gain garanti : Câblage Simplifié : Un câble résout à la fois l'alimentation et la communication, réduisant les coûts de câblage de 40 à 60%
Déploiement flexible : une source PoE alimentée compatible et un chemin de câble adapté restent nécessaires ; la couverture Ethernet seule ne suffit pas.
Gestion Centralisée : Contrôle centralisé de l'alimentation des dispositifs via le réseau, permettant le redémarrage à distance et la gestion de l'énergie
Sûr et Fiable : Alimentation basse tension (typiquement 48V DC), conforme aux normes de sécurité, réduisant les risques électriques
Déploiement Rapide : Particulièrement adapté aux scénarios temporaires, locaux loués et projets IoT en expansion rapide
Avantages du PoE dans les Scénarios Industriels
Dans les environnements industriels tels que les usines intelligentes, les villes intelligentes et la surveillance énergétique, la technologie PoE résout de nombreux points faibles des méthodes d'alimentation traditionnelles :
Environnements Hostiles : Réduit les connexions électriques et les points de contact, améliorant la fiabilité du système
Sites Distants : Pas de câblage électrique séparé requis, réduisant la difficulté de construction
Expansion Rapide : L'ajout de nouveaux dispositifs ne nécessite pas de travaux électriques - brancher et utiliser
Maintenance Simple : Gestion centralisée de l'énergie, diagnostic à distance et redémarrage
Comparaison Alimentation Traditionnelle vs PoE
Solution Traditionnelle | Solution PoE |
Câble d'alimentation + Câble réseau | Câble PoE (Données + Alimentation) |
= Double coût de câblage | = Tout-en-un |
Tendances d'Application du PoE dans l'IoT Industriel
Surveillance Intelligente : Caméras IP et systèmes de contrôle d'accès alimentés via PoE pour une couverture transparente
Couverture Sans Fil : Points d'accès industriels et ponts sans fil déployés de manière flexible dans des emplacements sans alimentation
Réseaux de Capteurs : Surveillance environnementale et capteurs d'état d'équipement avec gestion centralisée de l'énergie
Passerelles Edge : Routeurs industriels et dispositifs de calcul edge avec déploiement simplifié sur le terrain
Qu'est-ce que PD / PoE IN (Dispositif Alimenté)
Explication du Concept
PD (Powered Device) fait référence aux dispositifs qui peuvent recevoir de l'énergie via des câbles Ethernet. Sur les interfaces de dispositifs, il est généralement étiqueté comme PoE IN ou PoE-PD.
Fonctionnement d'un PD PoE IEEE : la séquence de détection et classification ci-dessous concerne les équipements IEEE compatibles. Le PoE passif ne fournit pas cette négociation ; respectez la source et le câblage spécifiés.
Phase de Détection : Le PSE détecte si un dispositif PD légitime existe en aval via une résistance spécifique
Phase de Classification : Le PD identifie ses exigences de classe de puissance au PSE
Phase d'Alimentation : Le PSE fournit la puissance correspondante selon les exigences du PD, typiquement 48V DC
Phase de Maintenance : Le PSE surveille continuellement l'état du PD, détectant la déconnexion ou la surcharge
Processus de Réception d'Alimentation PoE PD
Détection PSE → Réponse PD → Négociation de Puissance → Alimentation 48V → Opération du Dispositif
Dispositifs PD Courants
Les puissances ci-dessous sont illustratives. Confirmez entrée PD maximale et classe IEEE ou entrée passive de chaque appareil commandé.
Type de Dispositif | Puissance Typique | Norme PoE | Scénario d'Application |
Caméra IP | 4-15W | 802.3af/at | Vidéosurveillance, sécurité intelligente |
Point d'Accès Sans Fil | 15-30W | Classe/entrée selon appareil commandé ; 30 W au PD dépassent les 25,5 W du Type 2 | Wi-Fi d'entreprise, couverture sans fil d'usine |
Routeur Industriel | 12-25W | 802.3at | Passerelle edge, acquisition de données |
Téléphone IP | 3-7W | 802.3af | Systèmes de communication VoIP |
Contrôleur d'Accès | 5-15W | 802.3af/at | Contrôle d'accès intelligent, systèmes de présence |
Nœud Capteur | 1-5W | 802.3af | Surveillance environnementale, détection industrielle |
Valeur des Routeurs Industriels en tant que PD
Un routeur industriel reçoit l'alimentation par PoE IN si sa configuration commandée le permet. Distinguez entrée passive et entrée IEEE avant de choisir commutateur ou injecteur. Les scénarios suivants supposent une source alimentée, un câble et une installation compatibles.
Avantages d'Application des Routeurs Industriels PoE-PD
Scénarios de Déploiement Extérieur
Contrôleurs d'éclairage public intelligent : Pas d'alimentation 220V sur les poteaux d'éclairage, alimentés via PoE depuis les armoires au sol
Points de surveillance du trafic : Seulement des câbles réseau sur les poteaux de surveillance routière, routeurs alimentés via PoE
Projets Temporaires et Déploiement Rapide
Réseaux temporaires de chantiers de construction : Pas de travaux électriques requis, configuration rapide de réseau sans fil
Expositions et événements : Déploiement rapide dans des locaux loués, démontage rapide
Gestion Centralisée de l'Énergie
Protection UPS : Commutateurs PoE dans les salles d'équipement connectés à l'UPS pour une protection unifiée contre les pannes d'alimentation
Redémarrage à distance : Allumer/éteindre à distance les ports PoE via des commutateurs gérés pour le redémarrage des dispositifs
Coûts de Construction Réduits
Économisez 50 à 70% sur les coûts de matériaux de câbles d'alimentation
Hypothèse illustrative, pas un résultat client mesuré ni un gain garanti : Réduisez les heures de construction électrique de 40 à 60%
Réduction de la difficulté de maintenance ultérieure
Wavetel WR143 - Routeur Industriel PoE-PD Typique
Caractéristiques :
Le WR143 possède une entrée PoE-PD passive. Vérifiez tension, polarité, brochage et source passive compatibles avec l'appareil commandé. Un port PoE-PD ne prouve pas une détection ou classification IEEE 802.3af/at.
✓ Connectivité sans fil 4G LTE Cat 4, adapté aux sites distants
✓ Conception compacte, installation facile dans des espaces confinés
✓ Plage de température industrielle -40°C à 75°C
✓ Scénarios d'application : Affichage numérique, distributeurs automatiques intelligents, stations de surveillance environnementale
Qu'est-ce que PSE / PoE OUT (Équipement Source d'Alimentation)
Explication du Concept
PSE (Power Sourcing Equipment) fait référence aux dispositifs qui peuvent fournir de l'énergie aux dispositifs PD en aval via des câbles Ethernet. Sur les interfaces de dispositifs, il est généralement étiqueté comme PoE OUT ou Port PSE.
Mécanisme d'Alimentation PSE
Alimentation Point Final (Endspan) : Les commutateurs PoE intègrent la fonctionnalité d'alimentation dans les dispositifs réseau
Alimentation Midspan (Midspan) : Les injecteurs PoE ajoutent la capacité d'alimentation aux réseaux existants
Allocation Intelligente : Ajustement dynamique de la puissance par port selon les exigences du dispositif PD
Protection de Sécurité : Protection contre les surcharges, protection contre les courts-circuits, mécanisme de déconnexion automatique
Topologie d'Alimentation PSE
Source d'Alimentation en Amont (Adaptateur AC/DC)
↓
Dispositif PSE (Commutateur/Routeur PoE)
↓
┌───────┼───────┐
↓ ↓ ↓
Dispositif PD 1 Dispositif PD 2 Dispositif PD 3
(Caméra) (AP) (Capteur)
Dispositifs PSE Courants
Ports et budgets ci-dessous sont des exemples ; vérifiez sortie par port et budget disponible avec source et matériel exacts.
Type de Dispositif PSE | Nombre de Ports | Budget d'Alimentation Total | Application Typique |
Petit Commutateur PoE | 4-8 ports | 60-120W | Petits bureaux, magasins de détail |
Commutateur PoE Moyen | 16-24 ports | 180-370W | Réseaux d'entreprise, bâtiments intelligents |
Grand Commutateur PoE | 48+ ports | 740W+ | Centres de données, réseaux de campus |
Injecteur PoE | 1 port | 15-30W | Adaptation de dispositif unique, alimentation temporaire |
Routeur PoE Industriel | 1-4 ports | 30-90W | Passerelle edge, alimentation de dispositif de terrain |
Importance du Support PoE OUT des Routeurs Industriels
Lorsque les routeurs industriels intègrent la fonctionnalité PoE OUT (PSE), ils deviennent non seulement des dispositifs de connexion réseau, mais aussi des hubs d'alimentation edge avec une valeur technique importante :
Valeur Centrale des Routeurs Industriels PoE-PSE
1. Hub d'Alimentation Edge
Les routeurs industriels en tant que noyau réseau sur le terrain peuvent alimenter directement les dispositifs IoT environnants sans nécessiter de commutateurs PoE supplémentaires, simplifiant l'architecture.
2. Coût Total Réduit
Hypothèse illustrative, pas un résultat client mesuré ni un gain garanti : Évitez d'acheter des commutateurs PoE séparés (économisez 500-2000 yuans/emplacement)
Réduisez le nombre de dispositifs et donc les points de défaillance
Simplifiez le câblage et la maintenance
Déploiement de Topologie Flexible
Les routeurs industriels se connectent via 4G/5G tout en alimentant les caméras et AP locaux
Adapté aux sites distants sans couverture réseau filaire
Prend en charge les topologies en étoile, en chaîne et autres
Fiabilité de Qualité Industrielle
Conception à température large : -40°C à 75°C
Protection contre les surcharges, récupération automatique
Forte compatibilité électromagnétique
Configuration PSE illustrative, et non spécification vérifiée d'un modèle Wavetel non identifié : confirmez rôles des ports, plage d'entrée, prise en charge IEEE et budget de sortie sur la fiche exacte commandée.
✓ Configuration de port 1×WAN + 1×LAN + 1×PoE OUT (PSE)
✓ Le port PoE OUT prend en charge 802.3af/at, sortie maximale de 30W
✓ Connectivité de liaison montante 4G LTE Cat 4 ou Wi-Fi
✓ Boîtier métallique de qualité industrielle, installation sur rail DIN/montage mural
✓ Scénarios d'application : Fournir réseau et alimentation aux caméras IP, AP sans fil, capteurs
Considérations de Conception PSE
Budget : vérifiez classes par port, allocation totale PSE et déclassement de la source ; dimensionnez la réserve selon les charges.
Qualité du Câble : Utilisez des câbles standard Cat5e ou supérieurs, distance de transmission maximale de 100 mètres
Tests de Compatibilité : Les dispositifs de différents fabricants peuvent avoir des problèmes de négociation, des tests précoces sont recommandés
Conception de Dissipation Thermique : Les dispositifs PSE haute puissance nécessitent une bonne dissipation thermique pour éviter la limitation par surchauffe
Explication des Normes PoE : 802.3af / at / bt
L'IEEE a défini trois générations de normes PoE principales, avec une puissance croissante dans chaque génération pour répondre aux exigences d'alimentation de différents dispositifs :
Norme | Année de Publication | Alias | Sortie Max. PSE | Puissance Max. PD | Application Typique |
802.3af | 2003 | PoE / PoE Type 1 | 15,4W | 12,95W | Téléphones IP, caméras simples, capteurs |
802.3at | 2009 | PoE+ / PoE Type 2 | 30W | 25,5W | Caméras IP (PTZ), AP sans fil, tablettes |
802.3bt | 2018 | PoE++ / 4PPoE | 60 W (Type 3/Class 6) / 90 W (Type 4/Class 8) | 51 W (Class 6) / 71.3 W (Class 8) | Éclairage LED, écrans, ordinateurs portables, dispositifs haute performance |
Explication de la Perte de Puissance
Les pertes dépendent du courant, des résistances de boucle/contact, de la longueur, de la température et du rendement. Utilisez I²R, données des appareils ou mesures en charge ; les valeurs fixes d'origine ne sont pas universelles.
Pertes résistives du câble : calculez à partir du courant et de la résistance de boucle à la longueur/température installées ; 2–4 W ne sont pas une perte universelle sur 100 m.
Pertes des connecteurs : elles dépendent de résistance de contact, courant et terminaison ; vérifiez le canal plutôt que supposer 0,5–1 W.
Points de référence : distinguez allocation au port PSE et puissance disponible au PD selon le canal applicable. Les pertes internes du routeur sont un poste séparé.
Dimensionnez chaque port PSE selon la classe prise en charge et le besoin du PD, puis vérifiez budget total alloué et déclassement de la source. Une réserve de 20% ou 30% est une hypothèse de projet à justifier ; elle ne remplace pas les contrôles de classe, pertes et démarrage.
802.3bt (PoE++) Percée Majeure
Type 3 (60W) :
Utilise les 4 paires de câbles pour l'alimentation (auparavant seulement 2 paires)
Prend en charge les AP sans fil haute performance, petits écrans
Adapté aux systèmes d'éclairage intelligent LED
Type 4 (90 W) :
Peut alimenter les ordinateurs portables et grands écrans
Prend en charge les dispositifs d'automatisation industrielle haute puissance
Réalise la vision réelle de "solution à câble unique"
Comparaison des Normes
802.3af - Niveau d'Entrée
Puissance : 12,95W (PD)
Paires d'Alimentation : 2 paires
Applications : Téléphones IP, caméras simples, lecteurs de cartes d'accès, capteurs de base
802.3at - Niveau Mainstream
Puissance : 25,5W (PD)
Paires d'Alimentation : 2 paires
Applications : Caméras PTZ, AP d'entreprise, routeurs industriels, vidéophones
802.3bt - Haute Puissance
Puissance : 51W / 71W (PD)
Paires d'Alimentation : 4 paires
Applications : Éclairage LED, affichage numérique, clients légers, contrôleurs industriels
Compatibilité Descendante
Les normes PoE ont pleinement pris en compte la compatibilité descendante lors de la conception :
Le PSE 802.3at peut alimenter le PD 802.3af (réduit automatiquement la puissance)
Le PSE 802.3bt peut alimenter les PD af/at
Un PD doit respecter la puissance allouée par le PSE compatible. Une allocation insuffisante ou une demande excessive peut réduire le fonctionnement, limiter ou couper la puissance ; vérifiez démarrage et charge simultanée.
Il est recommandé d'adopter directement les normes 802.3at ou supérieures dans les nouveaux projets pour garantir l'évolutivité future
Architectures Typiques PoE IN et PoE OUT dans les Routeurs Industriels

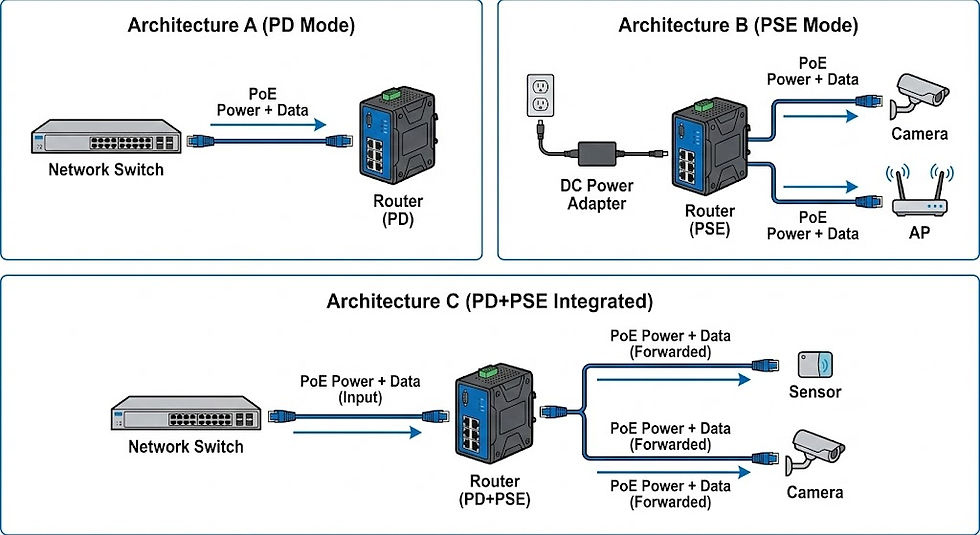

Les routeurs industriels modernes peuvent être configurés avec trois architectures PoE typiques basées sur différents scénarios d'application :
PoE IN Uniquement (Mode PD)
Caractéristiques de l'Architecture : Routeur comme dispositif alimenté
Topologie :
Commutateur/Injecteur PoE en Amont (PSE)
↓ Alimentation PoE + Données
Routeur Industriel (PoE-PD)
(Reçoit uniquement l'alimentation, pas de sortie)
↓ 4G/5G/Wi-Fi
Internet / Plateforme Cloud
Produit Typique : Série Wavetel WR143
Scénarios d'Application :
✓ Points de surveillance extérieure : Routeur installé sur des poteaux de surveillance, alimenté via PoE depuis des armoires au sol
✓ Sites distants sans alimentation : Alimentation Ethernet longue distance avec retour 4G
✓ Scénarios de déploiement temporaire : Configuration rapide, pas de travaux électriques requis
✓ Bâtiments intelligents : Chaque étage alimenté via PoE pour les routeurs d'étage
PoE OUT Uniquement (Mode PSE)
Caractéristiques de l'Architecture : Routeur comme dispositif source d'alimentation
Topologie :
Adaptateur d'Alimentation DC (12V/24V/48V)
↓ Alimentation DC
Routeur Industriel (PSE)
(Alimente via les ports PoE OUT)
↓ ↓ ↓
Caméra IP AP Sans Fil Capteur
(PD) (PD) (PD)
Scénarios d'Application :
✓ Hub d'alimentation edge : Le routeur se connecte via 4G tout en alimentant les dispositifs locaux
✓ Petits systèmes de surveillance : Solution intégrée routeur + 1-2 caméras
✓ Extension de couverture sans fil : Le routeur fournit réseau et alimentation aux AP en aval
✓ Réseaux de capteurs industriels : Le routeur alimente plusieurs nœuds de capteurs et organise le réseau
PoE IN + PoE OUT (Architecture Intégrée)
Caractéristiques de l'Architecture : Le routeur prend en charge à la fois la réception et la fourniture d'alimentation
Topologie :
Commutateur PoE en Amont (PSE)
↓ Alimentation PoE IN
Routeur Industriel (PD + PSE Intégré)
(Reçoit l'alimentation + Transfère l'alimentation)
↓ ↓
Dispositif A Dispositif B
(PD) (PD)
Avantages Principaux :
Architecture Simplifiée : Le routeur lui-même n'a pas besoin d'alimentation indépendante, transfère l'alimentation en aval après réception de l'amont
Expansion Flexible : Peut être inséré dans les réseaux PoE existants pour étendre la portée d'alimentation
Coûts Réduits : Économisez l'investissement en alimentation indépendante et commutateur PoE
Gestion Centralisée : Toute l'alimentation de la chaîne contrôlée uniformément par le commutateur PoE central
Scénarios d'Application :
✓ Déploiement en chaîne : Étendre réseau et alimentation le long des couloirs, routes et autres espaces linéaires
✓ Expansion en étoile : Se ramifier depuis le réseau PoE principal, étendre la couverture
✓ Architecture hiérarchique : Déploiement distribué par étage, chaque routeur d'étage reçoit l'alimentation de l'étage supérieur et fournit localement
✓ Ajout rapide : Ajouter des nœuds aux systèmes PoE existants sans modification
Recommandations de Sélection d'Architecture
Choisissez PoE IN (PD) : Lorsque l'emplacement de déploiement du routeur a des difficultés à obtenir une alimentation 220V mais a une couverture réseau PoE
Choisissez PoE OUT (PSE) : Lorsque le routeur sert de passerelle edge et doit alimenter les dispositifs IoT environnants
Choisissez PD+PSE : Lorsqu'une expansion flexible dans les systèmes PoE existants est nécessaire ou construction de réseaux d'alimentation PoE multiniveaux
Scénarios d'Application avec les Routeurs Industriels Wavetel IoT
Les scénarios d'éclairage, parc industriel et serre suivants sont des exemples de conception, pas des résultats clients vérifiés. Confirmez pour le modèle exact les rôles PD/PSE, mode passif ou IEEE, nombre de ports, source et budget. Aucun SKU Wavetel n'est supposé réunir toutes les fonctions illustrées.
Scénario 1 : Ville Intelligente - Projet de Réseau d'Éclairage Public Intelligent
Exigences du Projet
Une ville prévoit de moderniser plus de 5000 lampadaires avec des fonctionnalités intelligentes pour le contrôle à distance, l'ajustement de la luminosité et la détection de pannes.
Défis Techniques :
Pas de point d'accès d'alimentation secteur 220V sur les poteaux d'éclairage
Coûts de câblage élevés (chaque poteau nécessite une alimentation séparée)
Longue période de construction affectant le trafic
Solution Wavetel :
Commutateur PoE d'Armoire au Sol → Routeur Wavetel de Poteau d'Éclairage (PoE-PD) → Retour 4G vers Plateforme Cloud
Avantages de la Solution :
✓ Alimentation unifiée depuis les armoires au sol via les couloirs d'alimentation existants
✓ Routeurs de poteau alimentés via PoE, pas de construction secondaire nécessaire
✓ Retour sans fil 4G, pas de couverture fibre requise
Hypothèse illustrative, pas un résultat client mesuré ni un gain garanti : ✓ Réduction des coûts de câblage de 60%, raccourcissement de la période de construction de 50%
Scénario 2 : Parc Industriel - Surveillance Intelligente et Couverture Sans Fil
Exigences du Projet
Un parc industriel doit déployer des caméras de surveillance et des AP sans fil autour des périmètres d'atelier pour la sécurité et la couverture Wi-Fi des employés.
Défis Techniques :
Pas d'infrastructure réseau et d'alimentation autour du périmètre de l'atelier
Caméras et AP déployés de manière distribuée, coûts de câblage individuels élevés
Besoin de déploiement rapide sans affecter la production
Solution Wavetel (Architecture PoE OUT) :
Wavetel (Routeur 4G + PoE OUT)
↓ ↓
Caméra IP 1 AP Extérieur
Avantages de la Solution :
✓ Le routeur nécessite seulement une alimentation DC (peut être solaire)
Alimentez caméra et AP par des ports PoE distincts pris en charge ou un PSE aval adapté ; un port Ethernet ordinaire ne relie pas directement deux PD indépendants.
✓ Retour 4G pour vidéo de surveillance et données de gestion
Hypothèse illustrative, pas un résultat client mesuré ni un gain garanti : ✓ Chaque emplacement économise environ 1500 yuans en coûts d'alimentation indépendante et de commutateur
Scénario 3 : Agriculture Intelligente - Surveillance Environnementale et Contrôle d'Automatisation
Exigences du Projet
Une ferme intelligente doit déployer des capteurs de température/humidité, des moniteurs de CO₂ et des contrôleurs d'automatisation dans les installations de serre.
Défis Techniques :
Environnement de serre humide, exigences de sécurité électrique élevées
Nœuds de capteurs distribués, câblage complexe
Besoin de surveillance à distance et de retour de données
Solution Wavetel (PD + PSE Intégré) :
Commutateur PoE de Salle de Contrôle de Serre
↓ PoE IN
Routeur Wavetel (PD + PSE)
↓ ↓ ↓
Temp/Hum Moniteur CO₂ Contrôleur
Avantages de la Solution :
✓ Gestion d'énergie unifiée depuis la salle de contrôle, alimentation sûre basse tension de 48V
✓ Routeur alimenté via PoE IN, pas d'alimentation indépendante nécessaire
✓ Alimente les capteurs via PoE OUT, câblage simplifié
✓ Le réseau 4G renvoie les données vers la plateforme cloud pour la gestion à distance
Compétitivité Centrale des Produits Wavetel dans les Applications PoE
Vérifiez produit et options commandées : température, protection du boîtier, connectivité, gestion, protocoles et entrée DC/PoE. Un adaptateur secteur externe diffère d'une entrée AC directe du routeur ; cette présentation ne prouve pas une entrée AC directe.
Fiabilité de Qualité Industrielle
Conception à température large -40°C à 75°C
S'adapte aux environnements extérieurs hostiles
Solutions d'Alimentation Flexibles
Prend en charge PoE / DC / AC plusieurs méthodes d'alimentation
Multiples Accès Réseau
Connectivité combinée 4G / 5G / Wi-Fi / Filaire
Sécurité de Niveau Entreprise
Protection de transmission de données cryptée VPN / Pare-feu
Opérations à Distance
Gestion de plateforme cloud configuration par lots et surveillance
Support de Protocole Industriel
Intégration transparente Modbus / MQTT avec les systèmes de contrôle industriel
Valeur Technique de la Conception Intégrée PD + PSE
Les routeurs intégrés PoE PD + PSE représentent la tendance de développement des dispositifs edge IoT industriels avec une valeur technique et économique significative :
Valeur de Simplification de l'Architecture
Les équipements et montants en yuans suivants sont des hypothèses, pas un devis ni un résultat de déploiement mesuré.
Solution Traditionnelle | Solution Intégrée PD+PSE |
Liste d'Équipements : - Commutateur PoE × 1 - Routeur Industriel × 1 - Adaptateurs d'Alimentation × 2 - Supports de Montage × 2 | Liste d'Équipements : - Routeur PD+PSE × 1 - Alimentation PoE en Amont (existante) - Support de Montage × 1 |
Coût : ~3500-5000 yuans | Coût : ~1800-2800 yuans |
Points de Défaillance : 4 dispositifs | Points de Défaillance : 1 dispositif |
💰 Économisez 40-50% de Coût |
Cascade d'Alimentation et Topologie d'Approvisionnement
La conception intégrée PD+PSE prend en charge la cascade multiniveau pour construire une topologie d'alimentation flexible :
Exemple de Cascade PoE à Trois Niveaux :
Niveau 1 : Commutateur PoE Central (Alimentation Totale 370W)
↓
┌───────┼───────┐
↓ ↓ ↓
Niveau 2 : Routeur PD+PSE A/B/C (Réception 25 W / sortie aval inférieure à 25 W après consommation du routeur et pertes de conversion ; une sortie de 30 W exige une entrée supplémentaire ou plus puissante suffisante)
↓ ↓ ↓
Niveau 3 : Caméra A1 / AP B1 / Capteur C1
(12W) (15W) (5W)
Considérations d'Alimentation en Cascade
Réserve : utilisez le rendement spécifié ou mesuré et déduisez les charges locales par étage ; une perte de 10–15% n'est pas universelle.
Nombre d'étages : vérifiez la limite et le démarrage des appareils choisis ; trois étages sont un exemple, pas une limite IEEE générale.
Qualité du Câble : Utilisez des normes Cat6 ou supérieures pour garantir la qualité de transmission
Vérifiez la limite de canal de chaque segment Ethernet régénéré et calculez la puissance restante à chaque étage.
Analyse Comparative des Scénarios Techniques Typiques
Coûts, durées, maintenance et espace sont des hypothèses. Une baisse du taux de panne sur le terrain n'est pas établie.
Dimension d'Évaluation | PSE Traditionnel + Routeur | PD+PSE Intégré | Amélioration de l'Avantage |
Investissement Initial | 3500-5000 yuans/emplacement | 1800-2800 yuans/emplacement | Économisez 40-50% |
Heures de Construction | 4-6 heures/emplacement | 1-2 heures/emplacement | Réduisez 60-70% |
Taux de Défaillance | Mesurer le système de référence réel ; le nombre d'appareils ne suffit pas. | Mesurer l'ensemble intégré et ses défaillances communes. | Aucune baisse validée établie. |
Coût de Maintenance | Élevé (plusieurs visites sur site) | Faible (gestion à distance) | Économisez 40% |
Flexibilité d'Expansion | Moyenne | Excellente (cascade) | Significativement Amélioré |
Espace d'Armoire | Occupe 2U+ | Occupe 0,5U | Économisez 75% |
Hypothèse illustrative, pas un résultat client mesuré ni un gain garanti : Vérifiez la capacité PoE amont disponible et incluez les coûts supplémentaires de source, câblage et maintenance.
Analyse du Retour sur Investissement (Basée sur un Projet de 50 Emplacements)
Coût Total de la Solution Traditionnelle :
Coût d'équipement : 3500 × 50 = 175 000 yuans
Coût de construction : 500 × 50 = 25 000 yuans
Coût de maintenance annuel : 200 × 50 = 10 000 yuans
Coût total sur trois ans : 230 000 yuans
Solution Intégrée PD+PSE :
Coût d'équipement : 2000 × 50 = 100 000 yuans
Coût de construction : 150 × 50 = 7 500 yuans
Coût de maintenance annuel : 100 × 50 = 5 000 yuans
Coût total sur trois ans : 122 500 yuans
Économies d'Investissement : 107 500 yuans (46,7%)
Délai de retour : ces coûts illustratifs ne démontrent pas une durée de 6–8 mois. Le calcul sur trois ans reste hypothétique ; un retour réel exige des devis, des flux datés et une référence réelle.
Considérations sur la Sélection PoE et la Mise en Œuvre de Projets
Liste de Vérification pour la Sélection des Dispositifs PoE
Dimension de Sélection | Paramètres Clés | Considérations |
Norme PoE | af / at / bt | Associez mode d'entrée et classe PD à chaque port PSE ; les étiquettes af/at/bt ne dimensionnent pas le système. |
Nombre de Ports | 1-48 ports | Considérer les besoins d'expansion de 3-5 ans Réserver une marge de port de 30% |
Budget d'Alimentation Total | 60W - 1000W+ | Additionnez les allocations côté PSE et vérifiez source, charges locales, démarrage et déclassement thermique. |
Fonction de Gestion | Géré / Non géré | Les projets industriels recommandent le type géré Support de surveillance des ports, redémarrage à distance, VLAN |
Classe Environnementale | Industrielle / Commerciale | Vérifiez produit et options commandées : température, protection du boîtier, connectivité, gestion, protocoles et entrée DC/PoE. Un adaptateur secteur externe diffère d'une entrée AC directe du routeur ; cette présentation ne prouve pas une entrée AC directe. |
Indice de Protection | IP30 / IP65+ | Choisissez la protection pour tout l’ensemble installé : boîtier, entrées de câbles et condensation. Un site extérieur n’exige pas automatiquement IP65 pour chaque routeur placé dans une armoire protégée. |
Méthode d'Installation | Bureau / Rack / Rail | Les scénarios industriels préfèrent le rail DIN Économiser l'espace, maintenance pratique |
Alimentation Redondante | Alimentation unique / double | Si la continuité exige des sources indépendantes, vérifiez isolation/priorité, défaillances communes et comportement à la coupure/reprise. Deux entrées ne prouvent pas une continuité sans interruption. |
Sélection des Câbles et Normes de Câblage
Exigences de Câble PoE
Types de Câble :
Les canaux Cat5e, Cat6 et Cat6A peuvent convenir au PoE ; leur catégorie ne sélectionne pas une classe de puissance af/at/bt. Vérifiez débit, longueur, résistance/déséquilibre, connecteurs, température et faisceaux. L'étiquette Cat6 ne limite pas à 1 Gbit/s et ne garantit pas la forte puissance.
Cat6 : vérifiez débit et longueur du canal complet, résistance et charge PoE ; cette catégorie n'est pas intrinsèquement limitée à 1 Gbit/s.
Cat6A et autres canaux adaptés : choisissez selon débit, courant PoE, température et installation. Le Type 4 IEEE n'impose pas intrinsèquement une étiquette Cat7.
Distance de Transmission :
Distance maximale standard : 100 mètres (de PSE à PD)
Au-delà de 100m nécessite un répéteur PoE ou une conversion fibre
Les distances plus longues nécessitent une qualité de câble supérieure
Considérations de Câblage :
Respectez la séparation des câbles de puissance selon les règles et le fabricant ; 30 cm ne sont pas une distance PoE universelle.
✓ Maintenez perpendiculaire à 90° lors du croisement
Respectez rayon de courbure, traction et terminaison spécifiés ; quatre diamètres ne conviennent pas à tous les câbles et états d'installation.
✓ Sélectionnez des câbles imperméables, résistants aux UV pour le câblage extérieur
✓ Utilisez des câbles blindés pour réduire l'interférence EMI
Calcul de Puissance et Conception de Marge
Formule de Calcul de Puissance PoE
Budget de sortie PSE ≥ somme des allocations requises côté ports PSE. La source amont doit aussi couvrir routeur/charges locales, pertes de conversion et déclassement documenté ; utilisez des points de mesure cohérents pour ne pas compter deux fois les pertes de câble.
Calcul de charges illustratif, pas sélection PSE validée : les charges indiquées totalisent 122 W ; le facteur supposé de 1,3 donne 158,6 W. Avant de retenir le candidat de 180 W, vérifiez classe/allocation de chaque port, pertes, démarrages simultanés, charge du routeur et limites de source.
4 caméras IP @ 15W = 60W
2 AP sans fil @ 25W = 50W
1 routeur @ 12W = 12W
Sous-total : 122W
Facteur de sécurité 1,3 : 122 × 1,3 = 158,6W
Puissance PSE recommandée : ≥ 180W
Erreurs Courantes de Configuration de Puissance
❌ Erreur 1 : Sélectionner en fonction de la puissance maximale théorique sans marge→ Les fluctuations de charge réelles peuvent causer une alimentation instable
❌ Erreur 2 : Ignorer la perte de câble→ L'atténuation de puissance de transmission longue distance est grave
❌ Erreur 3 : Mélanger des dispositifs de normes différentes→ Peut entraîner un échec de négociation ou une puissance insuffisante
Approche Correcte :
Allouez la puissance nécessaire à chaque PD compatible, additionnez les allocations côté PSE et validez le démarrage simultané.
Déterminez la réserve à partir des pertes, classes, température et mesures au démarrage ; aucun supplément universel de 20% ne s'applique à 50 m.
Prioriser les dispositifs prenant en charge le protocole LLDP pour la négociation automatique de puissance
Effectuer des tests de compatibilité avant le déploiement
Étapes Clés de Mise en Œuvre du Projet
1. Analyse des Exigences → 2. Conception de Solution → 3. Acquisition d'Équipements →
4. Tests sur le Terrain → 5. Livraison du Système
Dépannage Courant
Symptôme de Défaillance | Causes Possibles | Solutions |
Dispositif PD non alimenté | • Problèmes de câble • Défaillance du port PSE • PD incompatible | 1. Remplacer le câble pour test 2. Changer le port PSE 3. Vérifier la compatibilité de norme du dispositif |
Déconnexion fréquente après alimentation | • Puissance insuffisante • Perte de câble élevée • Mauvais contact | 1. Mettre à niveau la classe de puissance PSE 2. Raccourcir la distance ou mettre à niveau le câble 3. Vérifier le connecteur RJ45 |
Anomalie de transmission de données | • Mauvaise qualité du câble • Interférence EMI • Erreur de câblage | 1. Utiliser des câbles Cat6 ou supérieurs 2. Utiliser un câble blindé 3. Tester la séquence de fils |
Protection contre la surchauffe PSE | • Charge excessive • Mauvaise dissipation thermique • Température ambiante élevée | 1. Réduire le nombre de PD 2. Améliorer la ventilation 3. Ajouter des ventilateurs de refroidissement |
Conclusion
La technologie PoE est de plus en plus largement utilisée dans l'IoT industriel et est devenue un moyen important pour simplifier le déploiement, réduire les coûts et améliorer la fiabilité. Cet article explique systématiquement les principes techniques, l'évolution des normes et les applications pratiques de PoE PD/IN et PSE/OUT :
Résumé des Points Clés
Fondements Techniques
PD (PoE IN) : Dispositif alimenté, reçoit l'alimentation du câble réseau
PSE (PoE OUT) : Équipement source d'alimentation, fournit l'alimentation via le câble réseau
Évolution des Normes : 802.3af (15W) → 802.3at (30W) → 802.3bt (60W/90 W)
Modes d'Architecture
PD uniquement : Adapté à la réception d'alimentation de dispositif edge
PSE uniquement : Adapté au hub d'alimentation edge
PD+PSE : Cascade intégrée, la plus flexible
Valeur Technique
Hypothèse illustrative, pas un résultat client mesuré ni un gain garanti : Réduire les coûts de déploiement de 40-50%
Hypothèse illustrative, pas un résultat client mesuré ni un gain garanti : Réduire les heures de construction de 60-70%
Une amélioration du taux de panne exige des preuves système et terrain ; le nombre d'appareils ne démontre pas une baisse de 50%.
Améliorer la flexibilité et l'évolutivité du système
Perspectives d'Application
Technologie d'infrastructure centrale pour les villes intelligentes, l'Industrie 4.0, les bâtiments intelligents, l'agriculture intelligente et d'autres domaines
Conclusions Clés
Sélection de Normes : Les nouveaux projets priorisent les normes 802.3at ou supérieures pour garantir la compatibilité et l'expansion future
Conception électrique : vérifiez classe, allocation totale, pertes, limites de source et réserve justifiée.
Planification d'Architecture : Les routeurs intégrés PD+PSE peuvent considérablement simplifier l'architecture du système et réduire les coûts
Qualité du Câble : Utilisez des normes Cat6 ou supérieures pour garantir la qualité de transmission longue distance
Sélection de Qualité Industrielle : Les environnements extérieurs et hostiles doivent sélectionner des équipements de qualité industrielle, plage de température large -40°C à 75°C
Tests de Compatibilité : Les dispositifs de différents fabricants nécessitent des tests suffisants avant le déploiement
Gestion Centralisée : Sélectionnez des dispositifs PSE prenant en charge les fonctions de gestion pour la surveillance et la maintenance à distance
Avantages de la Solution PoE de Wavetel IoT
En tant que fournisseur professionnel d'équipements IoT industriels, Wavetel IoT offre des gammes de produits PoE complètes et des solutions :
✓ Diversité des Produits : Prend en charge plusieurs configurations PD, PSE, PD+PSE
✓ Fiabilité de Qualité Industrielle : Température large -40°C à 75°C, indice de protection élevé
✓ Connectivité Flexible : Multiples combinaisons 4G/5G/Wi-Fi/Ethernet
✓ Gestion Cloud : Configuration par lots, surveillance à distance, mises à jour OTA
✓ Support Technique : Service de processus complet de la conception de solution à la mise en œuvre
✓ Optimisation des Coûts : La conception intégrée réduit le coût total de possession
En Savoir Plus : Visitez www.waveteliot.com ou contactez l'équipe technique pour des solutions personnalisées
FAQ
Q1 : Quelle est la distance maximale de transmission pour le PoE ?
Pour le canal Ethernet à paires torsadées considéré ici, respectez la limite applicable de 100 m et le budget des équipements. Au-delà, utilisez un répéteur documenté ou une solution fibre alimentée à l'extrémité distante ; il n'existe ni limite universelle de 200–300 m ni nombre garanti d'étages.
Solutions d'Extension :
Choisissez un extenseur avec limites documentées de distance, puissance et étages ; testez la charge finale sans supposer 200–300 m.
Utilisez des convertisseurs de médias fibre + PoE : Le segment fibre peut atteindre plusieurs kilomètres, le terminal se convertit en PoE
Déployez des routeurs en cascade PD+PSE : Chaque niveau 100 mètres, extension multiniveau
Note : Les distances plus longues entraînent une perte de puissance plus importante, nécessitant des câbles de haute qualité (Cat6/6a) et une réserve de marge de puissance
Q2 : Les dispositifs PoE de différents fabricants peuvent-ils être utilisés ensemble ?
R : Généralement oui, mais il faut faire attention aux points suivants :
Facteurs de Compatibilité :
Conformité aux Normes : Les deux doivent être conformes aux normes IEEE 802.3 (af/at/bt)
Classe de Puissance : Les exigences de puissance du PD ne doivent pas dépasser la capacité d'alimentation du PSE
Protocole de Négociation : Certains fabricants utilisent des protocoles propriétaires (comme l'UPOE de Cisco), peuvent être incompatibles
Meilleures Pratiques :
✓ Priorisez les dispositifs prenant en charge les protocoles IEEE 802.3 standard
✓ Effectuez des tests de mise sous tension réels avant l'acquisition par lots
✓ Vérifiez si les dispositifs prennent en charge la négociation automatique du protocole LLDP (Link Layer Discovery Protocol)
✓ Consultez le support technique du fabricant pour confirmer la compatibilité
Q3 : Quelle perte de puissance se produit avec l'alimentation PoE ?
R : La perte de puissance PoE provient principalement de :
Source de Perte | Quantité de Perte | Pourcentage |
Résistance du câble (100m Cat5e) | Selon projet ; calculer ou mesurer | Selon projet ; calculer ou mesurer |
Connecteur et terminal | Selon projet ; calculer ou mesurer | Selon projet ; calculer ou mesurer |
Conversion interne PSE | Selon projet ; calculer ou mesurer | Selon projet ; calculer ou mesurer |
Perte Totale | Selon projet ; calculer ou mesurer | Selon projet ; calculer ou mesurer |
Recommandations d'Optimisation :
Utilisez des câbles Cat6 ou supérieurs pour réduire la résistance
Raccourcissez la distance de transmission autant que possible
Sélectionnez des dispositifs PSE à haute efficacité (>90% d'efficacité de conversion)
Déterminez la réserve après évaluation des pertes et du démarrage ; 20–30% ne sont pas une exigence universelle.
Q4 : Quelle est la différence entre PoE et PoE+ ?
R : Comparaison rapide :
Caractéristique | PoE (802.3af) | PoE+ (802.3at) |
Année de Publication | 2003 | 2009 |
Sortie PSE | 15,4W | 30W |
PD Reçoit | 12,95W | 25,5W |
Paires d'Alimentation | 2 paires | 2 paires |
Dispositifs Typiques | Téléphones IP, caméras simples | Caméras PTZ, AP d'entreprise, routeurs |
Compatible Descendant | N/A | Oui (peut alimenter les dispositifs 802.3af) |
Recommandations de Sélection :
Choisissez 802.3af : Dispositifs basse puissance comme les capteurs de base, téléphones IP
Choisissez 802.3at : Routeurs industriels, caméras IP, AP sans fil
Choisissez 802.3bt : Éclairage LED, écrans, dispositifs haute performance
Q5 : Le PoE peut-il alimenter des dispositifs AC ?
R : Non, le PoE ne prend en charge que les dispositifs DC.
Raisons Techniques :
La sortie standard PoE est 48V DC (plage 44-57V)
La plupart des dispositifs PD incluent des convertisseurs DC-DC en interne pour convertir à la tension requise (5V, 12V, etc.)
Les dispositifs AC nécessitent une alimentation AC de 110V/220V, incompatible avec la norme PoE
Si Vous Devez Alimenter des Dispositifs AC :
Utilisez un onduleur PoE vers AC (non recommandé, faible efficacité)
Choisissez des dispositifs prenant en charge l'entrée DC
Ou utilisez une alimentation AC traditionnelle
Q6 : Le PoE affecte-t-il la vitesse du réseau ?
Le PoE ne réduit pas intrinsèquement le débit nominal d'une liaison Ethernet compatible. Le débit réel dépend des deux ports, du canal, de la longueur et de l'installation ; la fonction PoE ne garantit pas 1 ou 10 Gbit/s.
Explication Technique :
Le PoE utilise des paires de fils inactives ou tension en mode commun pour la transmission d'alimentation
Le PoE applique une tension DC en mode commun, tandis qu'Ethernet utilise une signalisation différentielle. Le canal complet doit convenir ; déséquilibre de résistance et mauvaises terminaisons peuvent affecter données et alimentation.
Les dispositifs PoE peuvent atteindre une vitesse complète de 1Gbps (Cat5e/Cat6) ou 10Gbps (Cat6a/Cat7)
Note :
Une mauvaise qualité de câble peut affecter simultanément la transmission d'alimentation et de données
Utilisez des câbles Ethernet standard (Cat5e ou supérieur)
Sertissez et testez correctement les câbles
Q7 : Le PoE est-il sûr ?
Le PoE IEEE prévoit détection et protections de gestion de puissance, mais la sécurité dépend des équipements, câbles et conditions d'installation. Ne promettez ni absence de choc, ni absence de dommage, ni déconnexion sans arc ; le PoE passif exige ses propres vérifications.
Mécanismes de Sécurité :
Détection Avant Alimentation : Le PSE ne fournit de l'alimentation qu'après avoir détecté un dispositif PD légitime
Basse tension DC : la seule tension nominale ne certifie pas l'installation ni sa sécurité dans tout environnement. Respectez les limites électriques et environnementales documentées.
Protection : les équipements compatibles peuvent limiter ou couper la puissance pour des défauts spécifiés. Confirmez seuils, réponse et reprise ; ne supposez pas une protection instantanée contre tout défaut.
Preuves de conformité : vérifiez normes applicables, déclarations et rapports du produit réel. Une étiquette PoE ne prouve ni approbation UL ni conformité CE/FCC.
Utilisation Quotidienne :
Suivez la procédure de connexion/déconnexion du fabricant. Pour les liaisons puissantes, désactivez le PoE avant débranchement lorsque prescrit ; une déconnexion en charge peut produire un arc et user les contacts.
Un PSE IEEE conforme vérifie la signature PD avant d'appliquer la puissance de fonctionnement. Ne supposez pas cette protection pour un injecteur passif ou propriétaire.
Le branchement à chaud n'est pas toujours sans arc. Utilisez des connecteurs compatibles et respectez limites de charge et consignes d'entretien.
Q8 : Le PoE peut-il fournir de l'alimentation via des câbles à fibre optique ?
R : Non, les câbles à fibre optique eux-mêmes ne peuvent pas transmettre d'énergie électrique.
Solution : Système Hybride PoE + Fibre
Si vous avez besoin d'une extension PoE longue distance (>100m) :
PSE → Convertisseur de Médias Fibre (reçoit l'alimentation PoE) → Câble à Fibre Optique (données uniquement) →
Convertisseur de Médias PoE (injecte l'alimentation PoE) → Dispositif PD
Points Clés :
Le convertisseur de médias fibre à l'extrémité d'envoi est PD, reçoit l'alimentation PoE du PSE
Le câble à fibre optique ne transmet que des signaux de données
Le convertisseur PoE distant agit comme PSE et nécessite sa propre source locale suffisante. Une fibre réservée aux données ne transporte pas l'énergie PoE amont jusqu'à cet endroit.
Peut s'étendre à plusieurs kilomètres voire des dizaines de kilomètres
Q9 : Comment savoir de quelle puissance mon dispositif PoE a besoin ?
R : Plusieurs façons de déterminer :
1. Vérifier les Spécifications du Dispositif
Consultez le manuel du dispositif ou la plaque signalétique
Recherchez les paramètres "Classe PoE" ou "Consommation d'Énergie"
2. Utiliser un Testeur PoE
Les testeurs PoE professionnels peuvent mesurer la consommation d'énergie réelle
Modèles recommandés : Fluke LinkIQ, Pockethernet
3. Requête de Commutateur Géré
L'interface web des commutateurs PoE gérés affiche généralement la consommation d'énergie par port
Peut visualiser en temps réel
4. Référence de Puissance de Dispositif Courant
Les puissances ci-dessous sont illustratives. Confirmez entrée PD maximale et classe IEEE ou entrée passive de chaque appareil commandé.
Type de Dispositif | Puissance Typique | Norme PoE |
Téléphone IP | 4-7W | 802.3af |
Caméra IP Fixe | 8-12W | 802.3af |
Caméra PTZ | 15-25W | 802.3at |
AP d'Entreprise | 15-25W | 802.3at |
Routeur Industriel | 12-20W | 802.3at |
Q10 : Puis-je fabriquer un câble d'alimentation PoE DIY ?
R : Non recommandé, risques de sécurité et problèmes de compatibilité.
Pourquoi Non Recommandé :
Risques de Sécurité : Une tension/polarité incorrecte peut endommager l'équipement
Non-Conformité aux Normes : Les câbles DIY ne prennent généralement pas en charge les protocoles de négociation standard
Alimentation Instable : Manquent de protection contre les surcharges, mécanismes de protection contre les courts-circuits
Annulation de Garantie : Peut annuler la garantie du fabricant de l'équipement
Approche Correcte :
✓ Achetez des injecteurs PoE conformes aux normes IEEE (50-200 yuans)
✓ Utilisez des commutateurs PoE standard
✓ Choisissez des équipements PoE certifiés
Si Vous Devez le Faire Vous-Même :
Comprenez les spécifications électriques IEEE 802.3af/at
Utilisez des régulateurs de tension professionnels et des circuits de protection
Effectuez des tests approfondis pour garantir la sécurité
À vos propres risques
Contacter Wavetel IoT
Pour plus d'informations sur les solutions PoE, des conseils de sélection de produits ou un support technique :
Site Web : www.waveteliot.com
E-mail : support@waveteliot.com
Documentation : Livres blancs techniques et notes d'application disponibles sur le site web
