Préface : Pourquoi les Scénarios Industriels Ont-ils Aussi Besoin de Communication Vocale ?
Dans la vague de transformation numérique, les gens concentrent souvent leur attention sur des domaines tels que la collecte de données, le contrôle automatisé et l'analyse intelligente, mais négligent facilement un besoin fondamental et important : la communication vocale.
Sur les sites industriels, l'importance de la communication vocale est évidente. Imaginez ces scénarios : une centrale hydroélectrique dans une zone montagneuse éloignée doit communiquer en temps réel avec le centre de dispatch sur les conditions d'inondation ; le personnel d'inspection d'une usine chimique doit immédiatement appeler le centre de commandement d'urgence lorsqu'une anomalie est découverte ; les travailleurs dans les puits de mine doivent maintenir le contact avec la surface à tout moment ; les répartiteurs des terminaux portuaires doivent coordonner avec divers points d'opération.
Limitations de la Communication Vocale Industrielle Traditionnelle :
Problème | Impact |
Coûts d'infrastructure élevés | Les coûts de câblage dans les zones éloignées peuvent atteindre des dizaines à des centaines de milliers de yuans |
Mauvaise évolutivité | L'ajout de nœuds nécessite un recâblage avec de longues périodes de construction |
Fonctionnalité unique | Difficile à intégrer avec les systèmes modernes de gestion industrielle |
Maintenance difficile | Coûts élevés pour le dépannage et la réparation des pannes de ligne |
La combinaison de la technologie VoIP basée sur le réseau IP avec les routeurs industriels apporte une solution entièrement nouvelle pour la communication vocale industrielle. En réutilisant l'infrastructure réseau industrielle existante, VoIP réduit non seulement considérablement les coûts de déploiement, mais offre également une plus grande flexibilité, évolutivité et capacités intelligentes.
Concepts de Base de VoIP et SIP
2.1 Qu'est-ce que VoIP ?
VoIP, qui signifie Voice over Internet Protocol, également connu sous le nom de téléphonie IP, est une technologie qui transmet les communications vocales sur des réseaux de protocole Internet (IP).

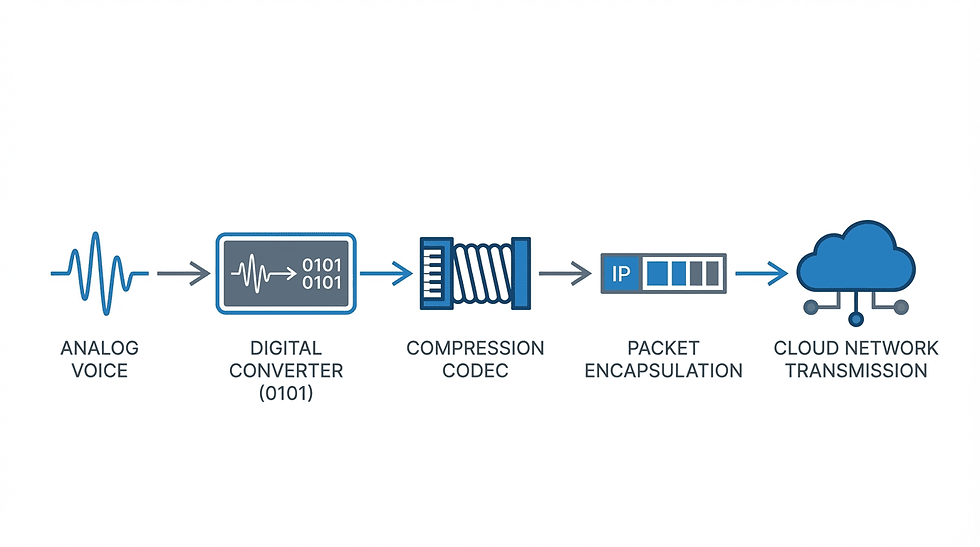

Trois Étapes du Principe de Fonctionnement :
Acquisition et Encodage Vocal - Voix analogique → Signal numérique → Encodage compressé
Encapsulation et Transmission des Données - Données vocales → Paquets IP → Transmission réseau
Réception et Décodage - Réception des paquets → Décodage → Signal analogique → Lecture
Comparaison des Avantages Principaux :
Critère de Comparaison | Téléphone Traditionnel | VoIP |
Coûts d'infrastructure | Nécessite installation séparée de lignes téléphoniques | Réutilise le réseau IP existant |
Coûts d'appels longue distance | Facturation par durée/distance | Presque zéro |
Cycle de déploiement | Nécessite construction et câblage, cycle long | Plug and play, déploiement rapide |
Évolutivité | Limité par les lignes | Expansion flexible, sans limitations physiques |
Fonctionnalités avancées | Fonctionnalité limitée | Transfert d'appel, messagerie vocale, conférence, etc. |
Intégration système | Difficile à intégrer | Facile à intégrer avec les systèmes métier |
2.2 Qu'est-ce que SIP ?
SIP, qui signifie Session Initiation Protocol (Protocole d'Initiation de Session), est le protocole de signalisation le plus couramment utilisé dans les systèmes VoIP, responsable de l'établissement, de la gestion et de la terminaison des sessions vocales.
Fonctions Principales de SIP :
Localisation d'Utilisateur - Détermine l'emplacement actuel (adresse IP et port) de la partie appelée
Négociation de Capacités - Négocie les formats d'encodage supportés, les protocoles de transmission, etc.
Établissement de Session - Initie les demandes d'appel et établit les connexions d'appel
Gestion de Session - Gère les opérations de mise en attente, transfert, conférence, etc.
Terminaison de Session - Termine normalement ou anormalement les appels
Flux d'Appel SIP Typique :
Appelant Appelé
|------- Requête INVITE ----->|
|<------ 180 Ringing ----------| (Sonnerie)
|<------ 200 OK ---------------| (Réponse)
|------- Confirmation ACK ---->|
|<====== Appel Vocal (RTP) ====>|
|------- Requête BYE --------->| (Raccrocher)
|<------ 200 OK ---------------|
Pourquoi Choisir SIP ?
Normes Ouvertes - Basé sur les normes ouvertes IETF, non verrouillé par les fournisseurs
Simple et Flexible - Protocole basé sur texte, facile à comprendre et à mettre en œuvre
Bonne Évolutivité - Peut facilement ajouter de nouvelles fonctionnalités et services
Forte Interopérabilité - Les appareils SIP de différents fournisseurs peuvent interopérer
Rôle des Routeurs Industriels dans les Systèmes VoIP/SIP
Les routeurs industriels jouent plusieurs rôles critiques dans les systèmes VoIP/SIP :
Rôle | Description des Fonctions | Valeur d'Application |
Passerelle d'Accès Réseau | Fournit un accès filaire/sans fil/convergence multi-réseau | Fournit une connectivité réseau fiable pour les terminaux VoIP |
Passerelle VoIP | Interfaces FXS/FXO, connexion d'équipements téléphoniques traditionnels | Permet l'interopérabilité entre la téléphonie traditionnelle et IP |
Serveur Proxy SIP | Traitement des appels locaux, authentification utilisateur, routage des appels | Réduit la latence, allège la charge du serveur central |
Contrôleur QoS | Classification du trafic, ordonnancement prioritaire, garantie de bande passante | Assure la qualité des appels vocaux |
Dispositif de Protection de Sécurité | Pare-feu, cryptage VPN, contrôle d'accès | Protège la sécurité du système VoIP |
Nœud de Calcul Edge | Traitement intelligent local, auto-guérison des pannes | Améliore la vitesse de réponse et la fiabilité du système |
Valeur Principale :
Les routeurs industriels ne sont pas simplement des dispositifs de connexion réseau, mais le support principal de l'ensemble du système de communication vocale industrielle, intégrant communication, calcul et sécurité.
Scénarios d'Application Typiques de VoIP/SIP sur les Routeurs Industriels
4.1 Interphone Vocal sur Site Industriel
Contexte d'Application : Grandes usines, ateliers, entrepôts et autres sites industriels avec de vastes zones de travail, un bruit ambiant élevé et nécessitant une communication et une coordination fréquentes.
Solution :
Déployer des terminaux d'interphone IP de qualité industrielle aux emplacements clés de l'installation
Connecter aux routeurs industriels via Ethernet industriel ou WiFi
Supporter l'appel en une touche, la diffusion de groupe, l'alarme d'urgence
Cas Typique : Une certaine usine de fabrication automobile a déployé 50 points d'interphone IP dans quatre ateliers principaux. Les superviseurs d'atelier peuvent communiquer avec n'importe quel point d'interphone via une console de dispatch ou diffuser à l'ensemble de l'atelier. Le système est intégré avec MES, déclenchant automatiquement des alarmes vocales lors d'anomalies de la ligne de production.
Valeur d'Application :
☑ Couvre l'ensemble de l'installation, éliminant les zones mortes de communication
☑ Pas de frais d'appel, réduction des coûts d'exploitation
☑ Supporte les appels un-à-un, un-à-plusieurs, plusieurs-à-plusieurs
☑ S'intègre avec les systèmes de production pour une gestion intelligente
4.2 Appels Distants sur Sites Non Surveillés
Contexte d'Application : Dans les industries telles que l'électricité, l'eau, la protection de l'environnement, le pétrole et le gaz, un grand nombre de stations de surveillance sont réparties dans des zones éloignées, non surveillées mais nécessitant un contact avec le dispatch central.
Solution :
Équiper chaque site de routeurs industriels 4G/5G intégrés avec fonctionnalité VoIP
Établir des tunnels VPN vers le serveur SIP du siège via réseau mobile
Déployer des téléphones IP ou terminaux d'interphone sur les sites
Supporter les appels bidirectionnels
Cas Typique : Un certain groupe de services d'eau gère 120 stations de surveillance de la qualité de l'eau en montagne. En équipant chaque station d'un routeur industriel 4G et d'un téléphone IP, le personnel d'inspection peut appeler directement le centre de dispatch pour signaler les situations. Le système économise des dizaines de milliers de yuans en frais d'appel mensuels.
Valeur d'Application :
☑ Pas besoin d'installer de lignes téléphoniques, réduction significative des coûts
☑ Utilise la couverture réseau mobile dans les zones éloignées
☑ Assure la sécurité des communications via VPN
☑ Supporte la configuration et la gestion à distance
4.3 Systèmes d'Alarme Vocale et de Liaison
Contexte d'Application : Dans la production industrielle, les pannes d'équipement, les anomalies environnementales et les accidents de sécurité doivent être notifiés rapidement au personnel concerné. Les SMS et e-mails traditionnels sont facilement négligés.
Solution :
Intégrer le système VoIP avec SCADA, DCS et autres systèmes de surveillance
Le système de surveillance déclenche des appels SIP via API lors de la détection d'anomalies
Diffuser le contenu de l'alarme via TTS (synthèse vocale)
Supporter le mécanisme d'escalade d'alarme, appelant automatiquement les supérieurs en l'absence de réponse
Cas Typique : Une certaine usine chimique a intégré son système DCS avec VoIP. Lorsque la température du réacteur dépasse le seuil, elle appelle automatiquement l'ingénieur de garde pour diffuser l'alarme. En l'absence de réponse dans les 30 secondes, elle appelle automatiquement le superviseur d'atelier et le responsable de sécurité. Le temps de réponse moyen aux alarmes est passé de 15 minutes à 2 minutes.
Valeur d'Application :
☑ Alarmes plus rapides et plus intuitives
☑ Supporte l'escalade automatique et la notification multi-niveaux
☑ Intégration transparente avec les systèmes existants
☑ Enregistrements d'appels complets facilitant les enquêtes sur les accidents
4.4 Communication Vocale sur Réseau Privé Industriel/Sectoriel
Contexte d'Application : Les industries spéciales telles que la sécurité publique, la gestion des urgences, la défense et les chemins de fer doivent établir des réseaux de communication dédiés indépendants pour des raisons de sécurité et de confidentialité.
Solution :
Déployer des serveurs SIP et serveurs médias indépendants
Établir des réseaux physiquement isolés via fibre optique dédiée, micro-ondes ou satellite
Les sites accèdent au réseau privé via routeurs industriels
Mettre en œuvre des politiques de sécurité strictes
Cas Typique : Un certain bureau de gestion des urgences d'une ville a construit un réseau privé de communication d'urgence couvrant toute la ville. Via un réseau en anneau de fibre optique connectant le centre de commandement d'urgence de la ville, les bureaux d'urgence de district, les casernes de pompiers, les hôpitaux et autres nœuds, plus de 200 terminaux vocaux ont été déployés. Le réseau privé est complètement indépendant des réseaux publics et peut fonctionner normalement même en cas d'interruption du réseau public.
Valeur d'Application :
☑ Sécurisé et contrôlable, répond aux exigences de confidentialité
☑ Fonctionnement indépendant, non affecté par les pannes du réseau public
☑ Qualité de service garantie
☑ Supporte le développement de fonctions personnalisées
Support Technique Clé pour VoIP/SIP par les Routeurs Industriels
Support de Protocole et de Codec
Comparaison des Codecs Vocaux Courants :
Codec | Qualité Audio | Bande Passante | Charge CPU | Cas d'Usage |
G.711 | Meilleure (qualité téléphonique) | 64 kbps | Plus faible | LAN, environnement avec bande passante suffisante |
G.729 | Bonne | 8 kbps | Moyenne | WAN, 4G/5G, liaisons satellite |
G.722 | HD (large bande) | 64 kbps | Faible | Communication vocale HD |
iLBC | Moyenne | 13-15 kbps | Moyenne | Réseau instable, résistance à la perte de paquets |
Opus | Excellente (variable) | 6-510 kbps | Moyenne | VoIP moderne, s'adapte à divers réseaux |
Support de Pile de Protocoles :
Protocole principal SIP (RFC 3261) et extensions
Protocole de description de session SDP (RFC 4566)
Protocole de transport en temps réel RTP/RTCP (RFC 3550)
Support des protocoles de transport UDP, TCP, TLS, etc.
Mécanisme de Garantie de Qualité QoS
Pile Technologique QoS :
┌─────────────────────────────────────┐
│ Classification et marquage du │
│ trafic (identification DSCP/port) │
├─────────────────────────────────────┤
│ Ordonnancement de files prioritaires│
│ (SP/WFQ/LLQ) │
├─────────────────────────────────────┤
│ Gestion de la bande passante │
│ (réservation/limitation/contrôle │
│ de congestion) │
├─────────────────────────────────────┤
│ Tampon de gigue │
│ (fixe/adaptatif) │
└─────────────────────────────────────┘
Exigences des Indicateurs Clés :
Indicateur | Exigence | Description |
Latence | <150ms | Presque imperceptible pour l'oreille humaine |
Gigue | <30ms | Nécessite un tampon de gigue pour lisser |
Taux de perte de paquets | <1% | De préférence 0 |
Bande passante | Selon le codec | G.711 nécessite 90kbps, G.729 nécessite 30kbps |
Technologie de Traversée NAT
Comparaison des Technologies de Traversée NAT :
Technologie | Principe de Fonctionnement | Avantages | Inconvénients | Types NAT Applicables |
STUN | Découvrir l'adresse publique | Simple, pas de relais nécessaire | Inefficace pour NAT symétrique | NAT à cône complet/restreint |
TURN | Relais serveur | Fonctionne pour tous les types de NAT | Augmente latence et coût | Tous types |
ICE | Intègre plusieurs méthodes | Sélectionne automatiquement le meilleur chemin | Mise en œuvre complexe | Tous types |
SIP ALG | Le routeur corrige l'adresse | Transparent pour l'application | Qualité variable | Dépend de la mise en œuvre |
Mécanismes de Sécurité
Protection de Sécurité Multi-Couches :
Couche de Sécurité | Mesures Techniques | Cible de Protection |
Couche Application | Authentification digest SIP, mots de passe forts | Vol de compte |
Couche Transport | Signalisation SIP cryptée TLS | Écoute, altération de signalisation |
Couche Média | Flux vocaux cryptés SRTP | Écoute du contenu des appels |
Couche Réseau | Tunnel VPN IPsec | Ensemble du lien de communication |
Couche Accès | Liste blanche IP, pare-feu | Accès non autorisé |
Avantages de la Combinaison VoIP/SIP avec les Routeurs Industriels 4G/5G
Aperçu des Avantages Principaux
Avantage | Performance Spécifique | Valeur d'Application |
Couverture Étendue | Le réseau 4G/5G couvre les zones éloignées | Pas de câblage nécessaire, déploiement rapide |
Haute Bande Passante, Faible Latence | Latence 5G <50ms, supporte la voix HD | Expérience proche des réseaux filaires |
Réseau Privé Dédié | Réseau privé sectoriel/découpage réseau | Garantie QoS, isolation de sécurité |
Convergence Dual-Réseau | Sauvegarde dual filaire + sans fil | Améliore la fiabilité du système |
Facturation Flexible | Forfaits IoT, partage de données | Réduit considérablement les coûts de communication |
Comparaison des Performances Réseau 4G/5G
Indicateur | 4G LTE | 5G NR | Réseau Filaire |
Vitesse descendante | 100-150 Mbps | 500-1000+ Mbps | 100-1000 Mbps |
Vitesse ascendante | 50-75 Mbps | 100-500 Mbps | 100-1000 Mbps |
Latence de bout en bout | 50-100 ms | 30-50 ms | 10-30 ms |
Portée de couverture | Couverture étendue nationale | Urbain et zones clés | Zones de connexion filaire |
Mobilité | Entièrement supporté | Entièrement supporté | Non supporté |
Analyse Coût-Bénéfice
Retour sur Investissement du Système VoIP pour 50 Puits de Mine d'une Société Minière :
Projet | Téléphone Traditionnel | VoIP 4G | Économies |
Coût de câblage initial | 1,5M ¥ | 0 ¥ | 1,5M ¥ |
Coût d'équipement | 0,8M ¥ | 1,0M ¥ | -0,2M ¥ |
Frais d'appel mensuels | 0,25M ¥ | 0,025M ¥ (frais de données) | 0,225M ¥ |
Coût d'exploitation annuel | 3M ¥ | 0,3M ¥ | 2,7M ¥ |
Période de récupération d'investissement | - | Environ 6 mois | - |
Considérations lors du Déploiement d'Applications Industrielles VoIP/SIP
Liste de Vérification Pré-Déploiement
Catégorie | Élément de Vérification | Points Clés |
Planification Réseau | Évaluation de la bande passante | Chaque appel G.711 nécessite 90kbps, G.729 nécessite 30kbps, réserver une marge de 1,5-2x |
Planification d'adresse IP | Allouer VLAN et segments d'adresse indépendants pour les appareils VoIP | |
Conception de topologie réseau | Considérer la redondance et l'évolutivité | |
Sélection d'Équipement | Normes de qualité industrielle | Température de fonctionnement -40°C~75°C, indice de protection IP30+ |
Paramètres de performance | CPU, mémoire, nombre de concurrence SIP répondent aux exigences | |
Types d'interface | Quantité FXS/FXO, vitesse des ports Ethernet | |
Intégration Système | Sélection du serveur SIP | Open source (Asterisk) ou commercial (Cisco/3CX) |
Tests de compatibilité | Tests d'interopérabilité, codec, traversée NAT | |
Intégration API | Interface avec SCADA, MES et autres systèmes | |
Stratégie de Sécurité | Transmission cryptée | TLS crypte la signalisation, SRTP crypte les flux médias |
Contrôle d'accès | Liste blanche IP, politique de mots de passe forts | |
Tunnel VPN | Utiliser IPsec/SSL VPN pour communication inter-réseau public | |
Surveillance Opérationnelle | Système de surveillance | Surveillance en temps réel de latence, gigue, perte de paquets, score MOS |
Gestion des journaux | Journalisation centralisée, analyse régulière | |
Stratégie de sauvegarde | Sauvegarde régulière de configuration, récupération rapide |
Référence de Sélection d'Équipement
Comparaison des Spécifications de Routeur Industriel :
Niveau de Spécification | Échelle Applicable | Appels Concurrents | Ports FXS | Interfaces Réseau | Prix de Référence |
Niveau d'Entrée | <10 terminaux | 5 appels | 2 | 4G + dual ports | 2000-3000 ¥ |
Niveau Standard | 10-50 terminaux | 20 appels | 4 | 5G + quad ports | 4000-6000 ¥ |
Niveau Entreprise | 50-200 terminaux | 50 appels | 8 | Dual 5G + huit ports | 8000-15000 ¥ |
Niveau Opérateur | >200 terminaux | 100+ appels | 16+ | Dual 5G + fibre | 20000+ ¥ |
Recommandations d'Optimisation de la Qualité
Stratégie de Sélection de Codec :
Évaluation de l'environnement réseau
│
├─ LAN/Haute bande passante ──→ G.711 ou G.722 (HD)
│
├─ Réseau 4G/5G ──→ G.729 ou Opus
│
├─ Réseau instable ──→ iLBC ou Opus (adaptatif)
│
└─ Satellite/Faible bande passante ──→ G.729 (taux de compression élevé)
FAQ : Questions Fréquemment Posées
Q1 : La qualité des appels VoIP est médiocre, avec un son haché ou un écho. Comment résoudre ?
Étapes de Dépannage :
Étape | Élément de Vérification | Norme Normale | Méthode de Solution |
1 | Latence réseau | <150ms | Test ping, optimiser le routage |
2 | Taux de perte de paquets | <1% | Test ping continu, vérifier qualité du lien |
3 | Gigue réseau | <30ms | Utiliser test iperf, ajuster tampon de gigue |
4 | Utilisation de bande passante | Garantir bande passante vocale | Activer QoS, limiter autres applications |
5 | Codec | Négociation cohérente des deux parties | Passer à G.729 en environnement à faible bande passante |
6 | Annulation d'écho | Activer suppression d'écho | Vérifier paramètres de l'appareil, réduire volume ou utiliser casque |
Commandes de Diagnostic Rapide :
# Tester latence et perte de paquets
ping -c 100 [IP cible]
# Tester gigue
iperf3 -c [IP serveur] -u -b 100k -t 60
Q2 : Comment choisir l'algorithme de codec vocal approprié ?
Arbre de Décision :
Début
│
├─ Est-ce un LAN ? ─OUI─→ Besoin de voix HD ? ─OUI─→ G.722
│ └NON──→ G.711
│
├─ Est-ce 4G/5G ? ─OUI─→ Réseau stable ? ─OUI─→ G.729 ou Opus
│ └NON──→ Opus (adaptatif)
│
└─ Est-ce satellite/faible bande passante ? ─OUI─→ G.729 (minimum 8kbps)
Configuration Recommandée :
Scénario d'Application | Premier Choix | Alternative | Justification |
Appels LAN | G.711 | G.722 | Meilleure qualité audio, bande passante suffisante |
Appels distants 4G/5G | G.729 | Opus | Taux de compression élevé, adapté aux réseaux mobiles |
Réseau instable | Opus | iLBC | Forte capacité adaptative, résistance perte de paquets |
Conférence vocale HD | G.722 | Opus | Encodage large bande, excellente qualité audio |
Satellite/Faible bande passante | G.729 | - | Nécessite seulement 8kbps, plus économe en bande passante |
Q3 : La latence des appels VoIP sur réseaux 4G/5G est-elle élevée ?
Comparaison des Données de Latence :
Type de Réseau | Latence Air | Latence de Bout en Bout | Perception Utilisateur |
4G LTE | 20-30ms | 50-100ms | Bonne, presque imperceptible |
5G NR | 5-10ms | 30-50ms | Excellente, proche du filaire |
Réseau filaire | 0ms | 10-30ms | Meilleure |
Réseau 3G | 50-100ms | 150-300ms | Correct, délai notable |
Normes de Perception de l'Oreille Humaine :
<150ms - Délai presque imperceptible, bonne expérience d'appel
150-300ms - Peut sentir un léger délai, mais n'affecte pas la communication normale
>300ms - Délai évident, commence à affecter l'expérience interactive
Recommandations d'Optimisation :
Utiliser les services VoLTE (voix 4G) ou VoNR (voix 5G) de l'opérateur
Choisir des zones avec bonne couverture de signal pour le déploiement
Activer QoS pour garantir priorité du trafic vocal
Utiliser des appareils avec support de tampon de gigue adaptatif
Conclusion
La combinaison de la technologie VoIP/SIP avec les routeurs industriels apporte un changement révolutionnaire aux communications industrielles. Elle réduit non seulement considérablement les coûts de communication des entreprises, mais fournit surtout une infrastructure critique pour la transformation numérique industrielle.
Des sites non surveillés éloignés aux ateliers de production animés, des profondeurs dangereuses des mines aux vastes terminaux portuaires, les solutions VoIP/SIP basées sur les routeurs industriels jouent des rôles importants dans diverses industries.
Tendances de Développement Futur :
5G + Calcul Edge - Ultra-faible latence, traitement intelligent local
Autonomisation IA - Reconnaissance vocale intelligente, traduction automatique, optimisation de qualité
Communications Unifiées - Intégration de voix, vidéo, messagerie instantanée, bureau collaboratif
Internet Industriel - Devenir le réseau neuronal de l'écosystème Industrie 4.0
Avec l'évolution continue de la technologie, les systèmes VoIP industriels deviendront plus intelligents, plus fiables et plus puissants, devenant un composant important et indispensable de l'internet industriel.
Commentaires
